transistores

el transistor es el component electronic mes important en eo circuit yel que mes se  utilitza.
trobem dos tipus de transistors
NPN
PNP


alarma de nivel

el circuito cuando activamos el sensor de nivel la bola sube o baja depemdiendo la poscion del agua si esta lleno o esta vacio.

temporizador

un circuito formado por diferentes componentes electronicos que cuando pulsamos el pulsador de contacto cerrado la lampara se encienda y el voltimetro empieza a subir hasta 1,35.

cuando pulsamos de nuevo la lampara se enciende y se vuelve apagar de muevo.

quins elements te el circuit?
a temperatura ambient, la resistència de la ntc és molt alta. Farà llum la bombeta aleshores?
que succeix quan la temperatura puja? com varia la resitencia de la ntc?
com haura de variar la temperatura perque la bombeta s´encengui?
i si ajuntem el potencimetre amb una resistencia molt baixa?
quina funció té al circuit la resistencia d´1 k ohms?

circuito de carga y descarga de un condensador

condensadors

la capacitat es la relacio entre la carrega electrica que emmagatzema un condensador i el voltatge al qual se sotmet
L si la mesura en farads

                                                    C = q/V
c: capacitat en farads  q: carrega en colombus V: voltages en volts


altres unitats de capacitat:

Mil.lifard mf 10 -3	Nanofarad        nf 10-9
Microfard    uf   10-6	Picofarad          pf 10-12

policarbonat                                                poliester                                             tantal



diodos rectificadores

pulsa el interruptor que ocurre y por que? que se enciende el motor y el diode led

que utilidad tiene el diode led en este circuito? para saber si el motor se pone en marcha o  no

pulsa el interruptor l2 que ocurre y por que? se enciende la l2 porque el diode deja pasar corriente
pulsa el interruptor l1 que ocurre y por que? no se enciende l1
si pulsamos l1 y l2 que ocurre y por que? la l2 se enciende

actividades

polaritzacio directa i inversa d´un diode amb una lampada en sèrie.

circuito de diode led

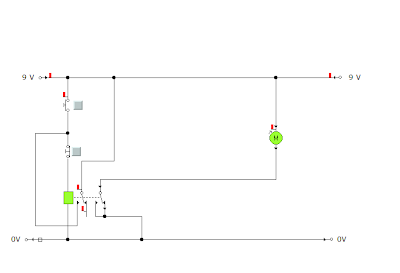

CIRCUITOS RELE

cuando cerramos el interuptor pasa corriente por el rele y asi llega a la lampara de señal y se enciende.

tiene un funcionamiento que cuando pulsamos el pulsador podemos activar o desactivar el motor se puede parar.

lo podemos utilizar en ascensores por ejemplo que tiene un mecanismo de correa que puede ir para un lado o para el otro.

diodes led

el diode led adopta el seu nom de l´expressió en anglès light emitting diode que significa diode emssior de llum.
el seu comportoment es identic que els dels diodes, es a dir es torna conductor quan esta polaritzat directament, però té la particularitat que s´ilumina quan condueix el corrent.
la seva potència es molt petita en aquest cas :
P = V . I



simbolo





questionario

circuito de aplicacion de las resistencias LDR

resistencias de tipo LDR

el valor de las resistencias d´aquesta mena disminuex fortament quan la quantitat de la llum que reben augmenta i passa de milers d´ohms a tan sols unes desenes

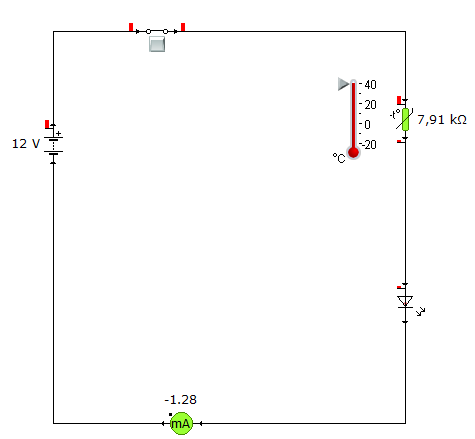

resistencias variables con la temperatura

1.- que sucede si disminuye la temperatura en el termistor? cual es el valor de la resistencia en este caso? disminuye la intensidad, se apaga el led, la resistencia es alta
2.- cual es en este caso el valor de la intensidad de corriente en el circuito? el amperimetro 1,28
3.- que sucede si aumenta la temperatura en el termistor? cual es el valor de la resistencia en este caso?
la resistencia disminuye el led se enciende, valor de la resitencia es bajo
4.- cual es en este caso el valor de la intensidad de corriente en el circuito?
el amperimeto 73,1
5.- que conclusion sacas sobre el funcionamiento de una resistencia variable con la temperatura, termistor -t o ntc? nos permite controlar mas dispositivos mediante la variacion de temperatura

potencimetros

els potencimetres són resistencies variables que s´utilitzen als circuits electronics per provocar caigudes de tensió.

34. quina resistencia té el potencimetro de la figura si la intensitat que circula pel circuit és de 0,5 A?

i = v : r

0.5 = 4.5 : r

r = 4,5 : 0.5 = 9 ohms

circuito paralelo

r1 x r2/r1 + r2 =1000 x 300/1000+330 = 250 ohms

rT = r 1 2 x r3/r 1 2+ r3 = rT=250 x 120/ 250 + 120 = 80 oms

IT =vt/rt =9v/80 ohms = 111 mA

Ir1= vr1/r1 = 9/1=9 mA

ir2=vr2/r2=9/330= 0.027= 27 mA

IR3=vr3 =9/120= 0,075= 75 mA

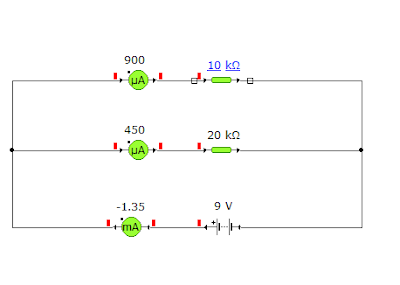

circuito paralelo

rt = r1.r2/r1+r2  10.20/10+20 =6.6omhs
it = vt / rt 9v/6.6omhs = 1.36
ir1 = v/r1 9/10 = 0.9 amp
ir2 = v/r2 9/20 9/20 = 0.45 amp
