circuito de aplicacion de las resistencias LDR

resistencias de tipo LDR

el valor de las resistencias d´aquesta mena disminuex fortament quan la quantitat de la llum que reben augmenta i passa de milers d´ohms a tan sols unes desenes

resistencias variables con la temperatura

1.- que sucede si disminuye la temperatura en el termistor? cual es el valor de la resistencia en este caso? disminuye la intensidad, se apaga el led, la resistencia es alta
2.- cual es en este caso el valor de la intensidad de corriente en el circuito? el amperimetro 1,28
3.- que sucede si aumenta la temperatura en el termistor? cual es el valor de la resistencia en este caso?
la resistencia disminuye el led se enciende, valor de la resitencia es bajo
4.- cual es en este caso el valor de la intensidad de corriente en el circuito?
el amperimeto 73,1
5.- que conclusion sacas sobre el funcionamiento de una resistencia variable con la temperatura, termistor -t o ntc? nos permite controlar mas dispositivos mediante la variacion de temperatura

potencimetros

els potencimetres són resistencies variables que s´utilitzen als circuits electronics per provocar caigudes de tensió.

34. quina resistencia té el potencimetro de la figura si la intensitat que circula pel circuit és de 0,5 A?

i = v : r

0.5 = 4.5 : r

r = 4,5 : 0.5 = 9 ohms

circuito paralelo

r1 x r2/r1 + r2 =1000 x 300/1000+330 = 250 ohms

rT = r 1 2 x r3/r 1 2+ r3 = rT=250 x 120/ 250 + 120 = 80 oms

IT =vt/rt =9v/80 ohms = 111 mA

Ir1= vr1/r1 = 9/1=9 mA

ir2=vr2/r2=9/330= 0.027= 27 mA

IR3=vr3 =9/120= 0,075= 75 mA

circuito paralelo

rt = r1.r2/r1+r2  10.20/10+20 =6.6omhs
it = vt / rt 9v/6.6omhs = 1.36
ir1 = v/r1 9/10 = 0.9 amp
ir2 = v/r2 9/20 9/20 = 0.45 amp

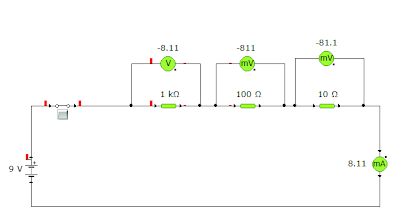

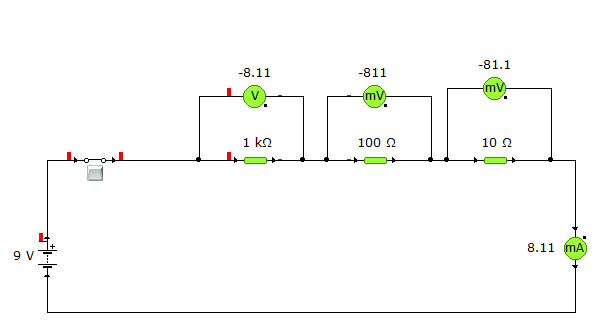

circuito serie

rt= 1000+100+10 = 1110 ohms
vr1= 8,1.1000= 8100 = 8,1 v
vr2 = 8,1.100 = 810 = 0,81v
vr3 = 8,1. 10 =  81 = 0,081v
I = 9/1100 = 0,0081 ma
vt = 0.081 +'0.81 +

resistencias

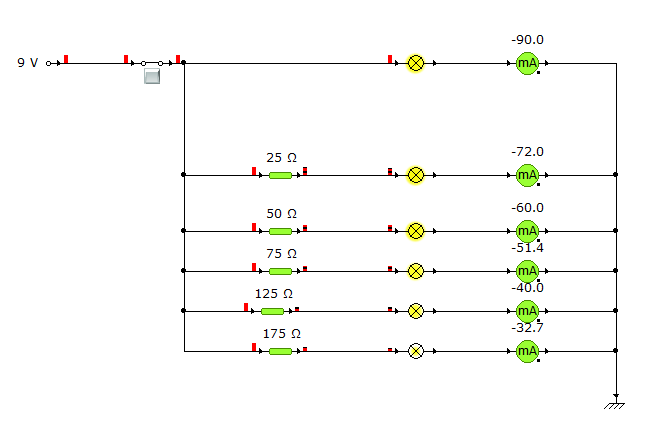

simula el circuito de la figura y observa el efecto de la resistencia en cada una de las lamparas dependiendo de su valor
efectivamente su funcion es limitar la intensidad de la corriente a traves de los elementos que se encuentran conectados en serie con ellas.

i = 6/25 = 0.24 amp
i = 6/50 = 0.12 amp
i = 6/75 = 0.08 amp
i = 6/125 = 0.048 amp
i = 6/ 175 = 0.034 amp

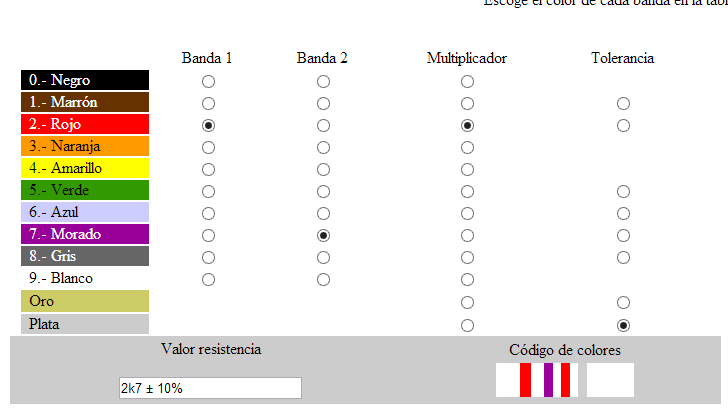

codi de colors de les resistencies

Codi de colors	1r color: 1a xifra	2n color: 2ª xifra	3r color: Factor multiplicador	4t color: Tolerancia
Negre	0	0	X 1
Marró	1	1	X 10	±1%
Vermell	2	2	X 100	± 2%
Taronja	3	3	X 1000
Groc	4	4	X 10000
Verd	5	5	X 100000
Blau	6	6	X 1.000.000
Violeta	7	7	X 10.000.000
Gris	8	8	X 100.000.000
Blanc	9	9
Daurat				±5%
Platejat				±10%

per identificar el valor en ohms d´una resistencia fem servir un codi de quatre franges de colors.les tres primeres indiquen el valor en ohms resistencia, i la quarta proporciona el valor de la tolerancia.

http://www.pagaelpato.com/tecno/resistencias/resistencia.htm

simulación de circuitos
